セラミックス粒界移動のメカニズムを原子レベルで解明～粒界構造制御による新しい材料設計指針へ～：総合研究機構　魏家科 客員研究員、馮斌 特任准教授、石川亮 特任准教授、柴田直哉 教授、幾原雄一 教授ら

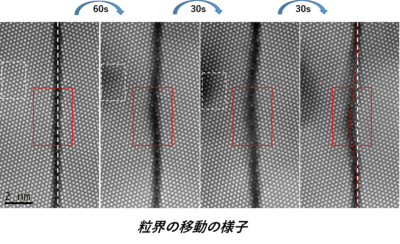

東京大学大学院工学系研究科附属総合研究機構の幾原雄一教授、柴田直哉教授、石川亮特任准教授、馮斌特任准教授および魏家科客員研究員のグループは、原子分解能を有する最先端の走査透過型電子顕微鏡（STEM）を用い、電子ビーム照射により、粒界移動を促進し、粒界近傍の原子がダイナミックに動く様子を原子レベルで初めて明らかにしました。α-Al₂O₃（アルミナ）に代表されるセラミックスは、一般に焼結により作製されますが、焼結過程は結晶粒子が接合するとともに、粒界（結晶粒子が接合した箇所）の移動により粒径が大きくなります。セラミックスの粒径や粒界構造は材料強度や機能特性と密接に関係していますが、これまでどのような素過程で粒界が移動するのかが分かっていませんでした。本研究では電子ビーム照射とSTEMを組み合わせた手法により、粒界がエネルギーの高くなった結晶粒子の方向へ移動することを見出し、粒界移動過程を直接観察することに成功しました。粒界移動の過程では、粒界が周囲の原子から構成される多面体（構造ユニットと呼ぶ）の逐次変化により移動するメカニズムを初めて明らかにしました。粒界移動の原子レベルでのメカニズム解明されたことにより、粒界を制御した高性能セラミックス材料の創成が期待できます。
本研究成果は、日本時間１月１２日（火）午前１時（英国時間：１１日(月）午後4時)に英国科学誌「Nature Materials」で公開されました。

本研究は名古屋大学の松永克志教授のグループとの共同研究による成果であり、主に科学研究費補助金である特別推進研究「原子・イオンダイナミックスの超高分解能直接観察に基づく新材料創成」（研究課題番号17H06094）の助成を受けて実施されました。



プレスリリース本文：PDFファイル

日本経済新聞：https://www.nikkei.com/article/DGXLRSP602972_S1A110C2000000/
